Les
disjoncteurs d'arrivée
|
| | | | | |

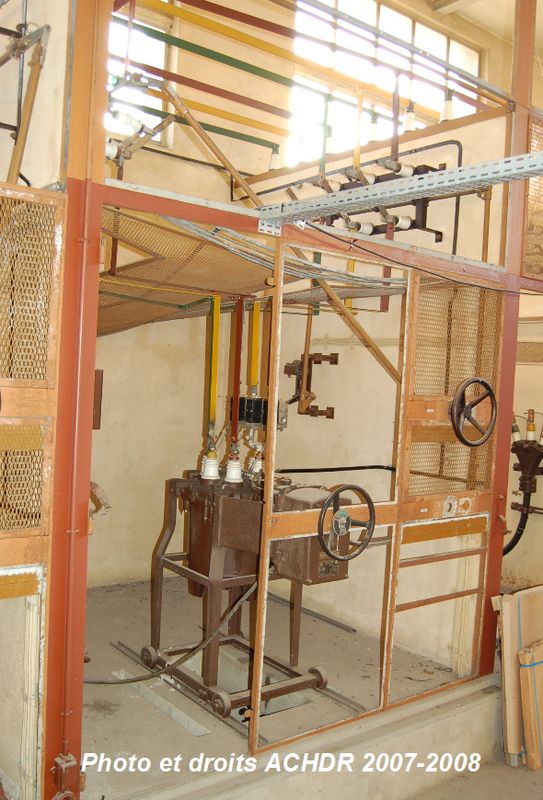

Deux disjoncteurs protègent le
circuit d'arrivée 5500 V. L'un ou l'autre peut être utilisé, jamais les deux
ensembles.

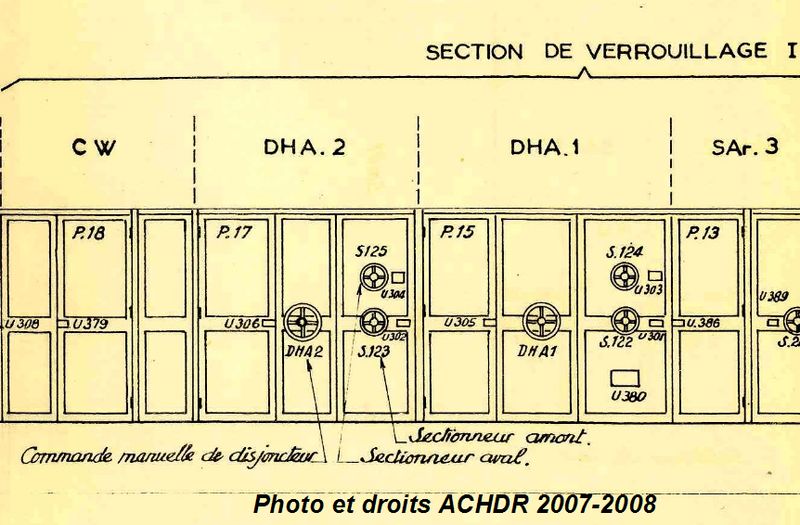

Chaque disjoncteur est encadré par deux sectionneurs
: l'un en amont, l'autre en aval du
disjoncteur.
| | | |
| | | | | |

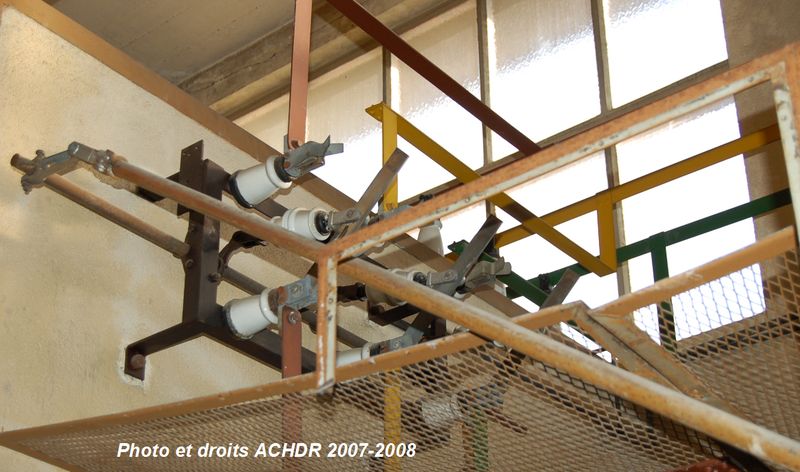

Le sectioneur Amont relie les
barres d'arrivées 5500 V (à droite sur la photo). La tension de service est
de 11500 V pour une intensité de 320 A. Il est commandé par un volant
extérieur à la cellule. Cette commande est protégée par une serrure de
sécurité.
| |
| | | |

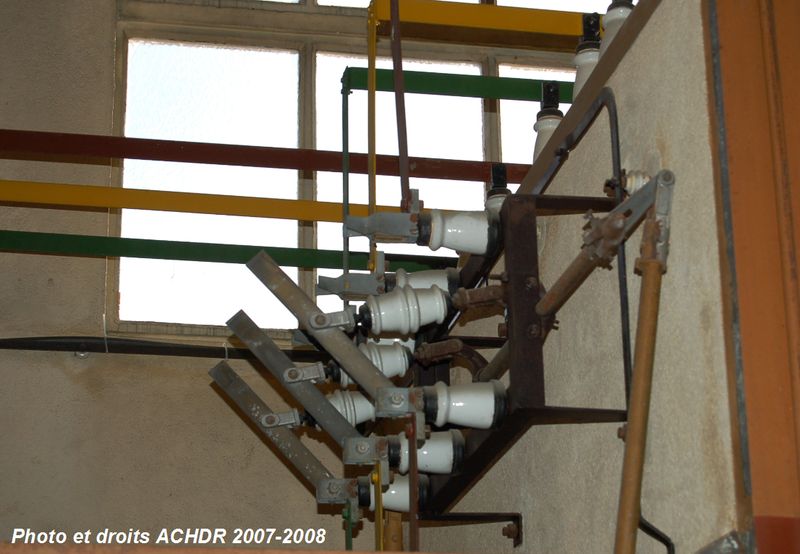

Le sectionneur Aval permet
d'isoler le disjoncteur des jeux de barres 5500 V alimentant le bâtiment B. De
cette manière, il est possible d'intervenir sur le disjoncteur en toute
sécurité. Ces barres sont visibles en arrière plan de la photo.
Ses caractéristiques sont identiques à celles du
sectionneur Amont.
| | | |
| | | | | |

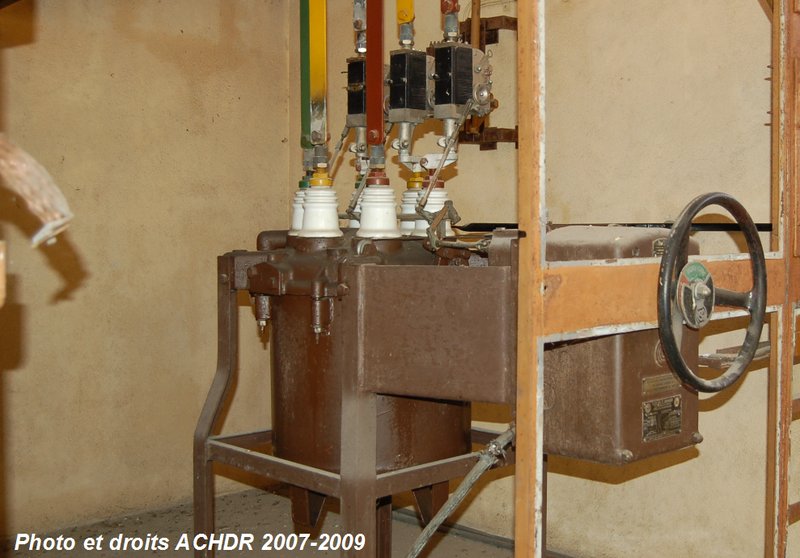

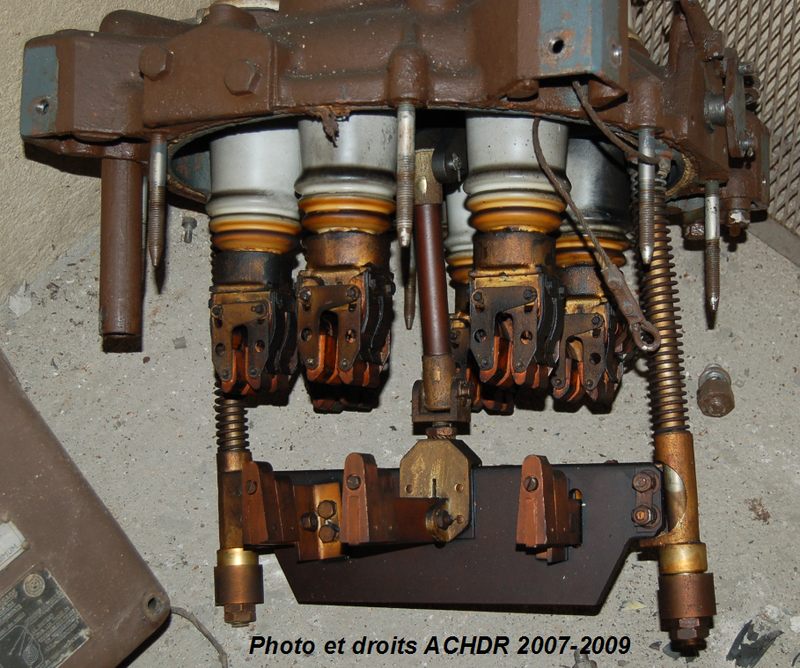

Le disjoncteur proprement est un Merlin-Gerin de
type CGF1. Il dispose d'un pouvoir de coupure de 200 000 kVA, pour une
tension nominale de 7000 V (Tension de service : 5500 V) et une intensité
nominale de 700 A (Intensité de service : 350 A). Il est commandé à distance par

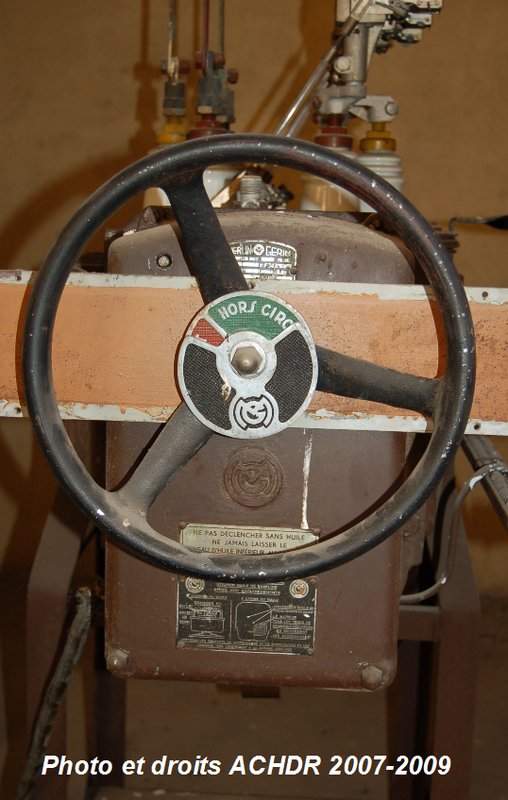

une commande électrique mais dispose d'un volant de secours comme le montre les
photos.

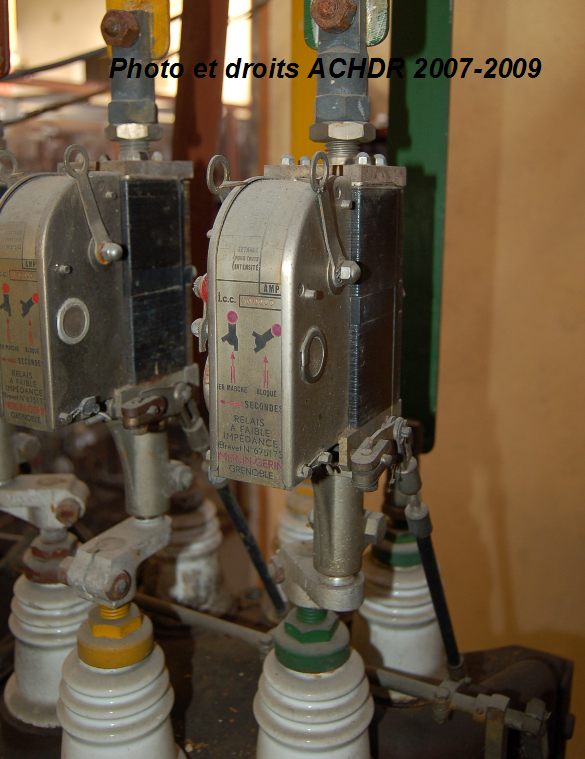

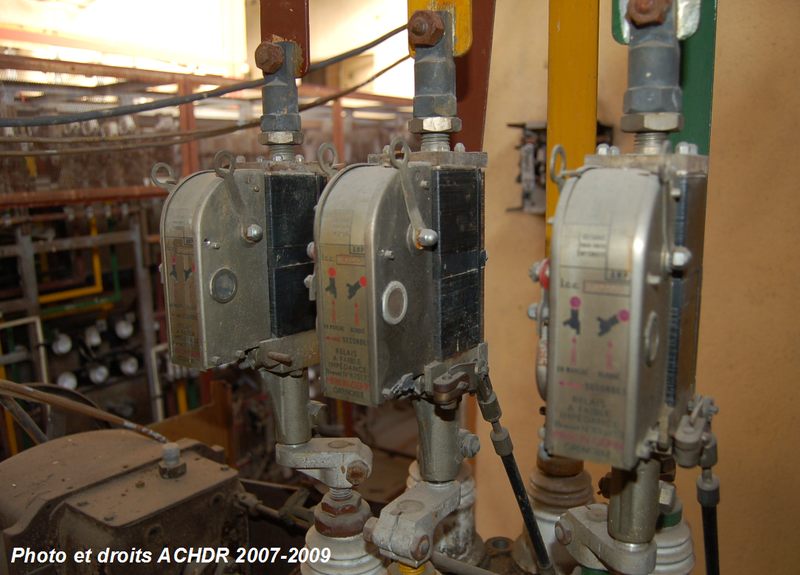

Au sommet de cet équipement se trouvent trois relais
à maxima d'intensité à retard constant. Ce dernier est réglable entre 0 et 5
secondes pour des réglages de courant compris entre 400 et 576
A.
| |
| | | | | | |

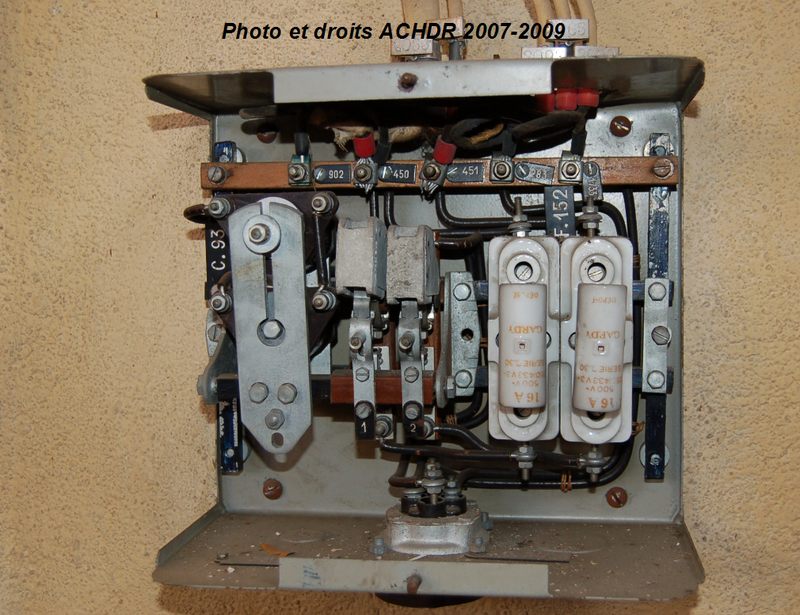

Dernier élément des cellules des
disjoncteurs d'arrivée, le coffret de commande. Il équipe chaque cellule. Il
commande le fonctionnement du disjoncteur et est piloté par l'élement central du
pupitre de commande.
Il comprend :
-
Un contacteur bipolaire (C93)
-
Un coupe circuit bipolaire (F152) - Bouchon de
16A
-
Une prise de courant (D56) située en dessous du
coffret.
Cette prise permet d'alimenter le disjoncteur par un
câble souple. De cette manière, il était possible d'isoler les circuits de
commande du disjoncteur en cas d'avarie ou de maintenance.
| | | |
| | | |
Seule la cellule DAH 2 est
conservée.
| |
| | | | | | |
